在众多工业生产领域,产品的气密性至关重要。无论是汽车零部件、电子设备,还是医疗器械,一旦出现气密性问题,都可能引发严重后果。差压式气密性检漏仪作为一种高精度的检测设备,在保障产品质量方面发挥着关键作用。那么,它究竟是如何工作的呢?接下来,让我们一探究竟。
差压式气密性检漏仪的工作基于一个简单而巧妙的原理:对比标准件与被测件内部压力的变化。想象有两个一模一样的气球,一个充满气后扎紧口,当作标准气球(标准件),另一个同样充满气,但是可能有个微小的洞,当作被测气球。如果把它们放在相同环境中,一段时间后,有洞的气球内部气体就会慢慢跑出去,里面的压力就会降低。差压式气密性检漏仪的工作原理就类似这样,只不过它检测的不是气球,而是各种工业产品,并且检测过程更加精确、科学。

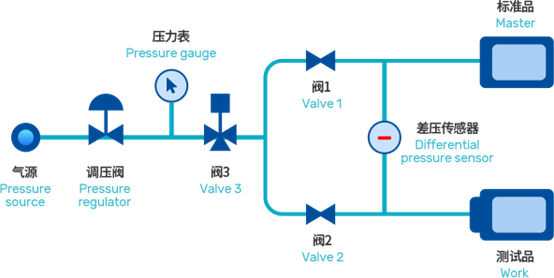

这是检漏仪的核心部件,就像人的眼睛一样,能够敏锐地感知压力变化。它的两端分别连接标准件和被测件,一旦两者内部压力出现差异,差压传感器就会迅速捕捉到这个变化,并将其转化为电信号输出。比如在检测手机电池外壳气密性时,差压传感器能精准检测出标准电池壳和被测电池壳之间哪怕极其微小的压力差。
负责给标准件和被测件充入相同压力的气体,通常使用压缩空气。充气过程要保证压力稳定且一致,就像给两个轮胎打气,要打到同样的气压。在气密性检测中,充气系统会将设定压力的气体快速且均匀地充入腔体中。

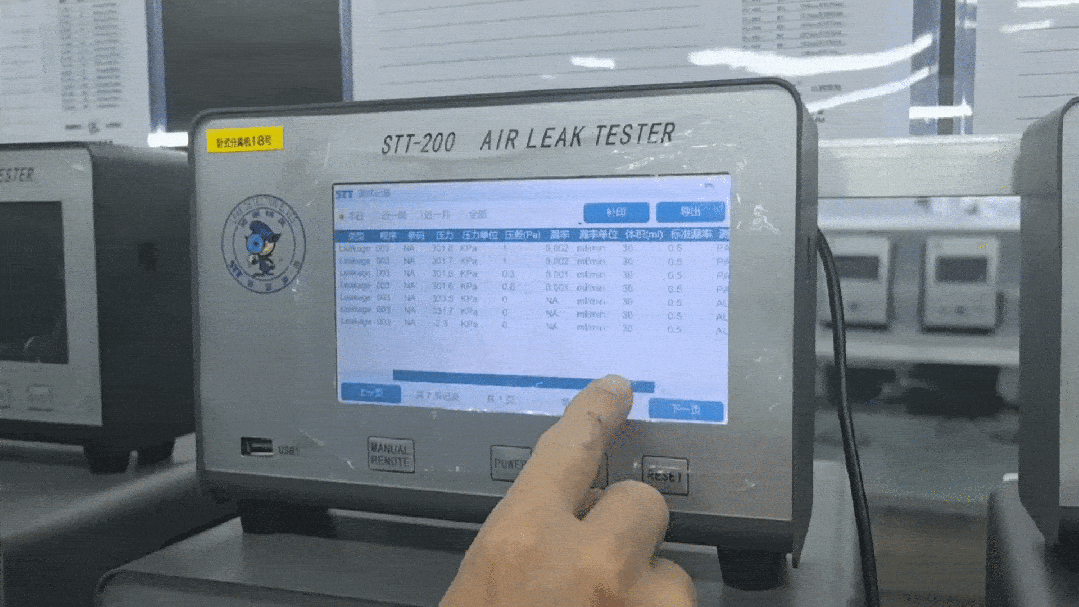

它如同检漏仪的大脑,控制着整个检测流程,包括充气时间、压力稳定时间、检测时间、漏率标准等参数的设定。同时,它还接收压力传感器和差压传感器传来的信号,对数据进行分析处理,最终判断被测件是否合格。在不同产品的气密性检测中,控制系统会根据不同的产品要求,精确设定各项检测参数。
首先要选择一个与被测件结构、容积完全一致的标准件,并且该标准件已经被确定是无泄漏的。将标准件和被测件分别接入检漏仪的对应接口。
检漏仪通过充气系统向标准件和被测件腔体同时充入相同压力的气体,直到达到设定的压力值。这个过程就像同时给两个气球打气,直到它们的气压相同。在充气过程中,气体快速进入内部,压力逐渐上升,当压力达到设定值后,充气系统会自动停止充气。
充气完成后,需要一段时间让标准件和被测件腔体内部的气体稳定下来,这个阶段一般持续几秒到几十秒不等。因为刚充完气时,气体在内部还处于不稳定状态,压力可能会有一些波动。就像刚倒满水的杯子,水面会晃荡,需要等一会儿水面才会平静。在保压阶段,检漏仪会等待气体状态稳定,为后续精确检测做准备。
稳压结束后,差压传感器开始发挥作用,实时监测标准件与被测件之间的压力差值。如果被测件存在泄漏,哪怕是极其微小的泄漏,其内部压力也会随着时间逐渐下降,而标准件压力保持稳定,这样两者之间就会产生压力差。例如,在检测电子手表的气密性时,若手表存在细微缝隙导致气体泄漏,差压传感器就能检测到它与标准手表之间的压力差变化。差压传感器将检测到的压力差转化为电信号传送给控制系统。

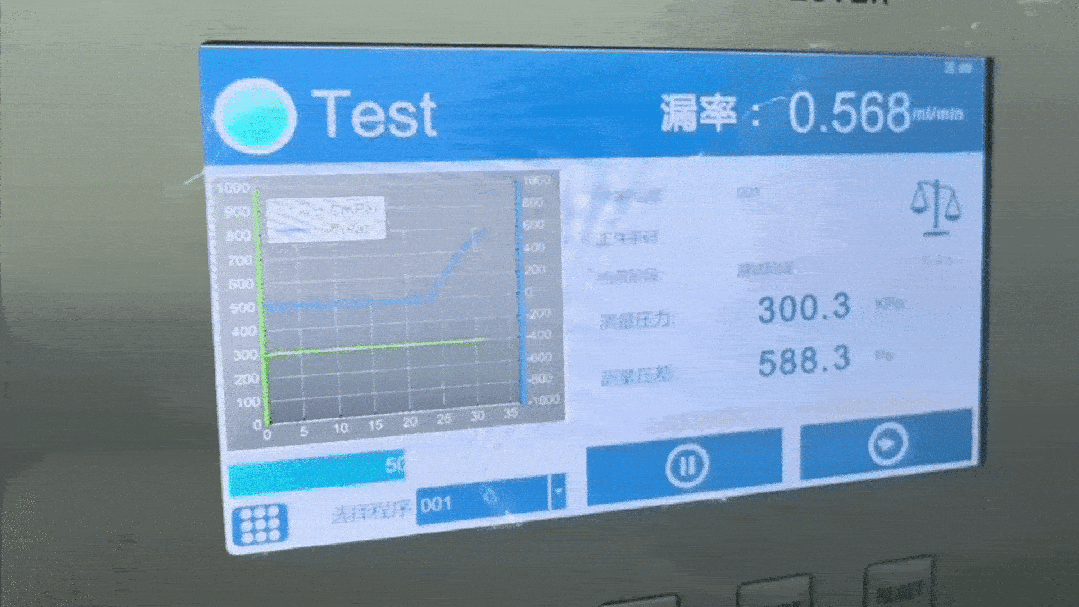

在设备编程阶段,可以预先设定一个标准漏率,比如 0.5ml/min。如果检测到的漏率值小于这个阈值,就判定被测件密封合格;反之,如果大于该阈值,则判定被测件泄漏超标。系统内部会自动记录下测试时间、条码、压差、标准漏率、测试结果、事件等相关数据,操作人员可以随时查看,并进行产品质量的追溯。
相比传统的直压式检测(直接测量被测件的压力衰减),差压式检测具有明显优势。由于标准件和被测件处于相同的环境条件下,差压式检测能够有效抵消环境温度波动、气源压力波动等干扰因素的影响,大大提高了检测的灵敏度,非常适用于对气密性要求较高的微泄漏场景。
差压式气密性检漏仪广泛应用于各个行业。在汽车制造领域,用于检测新能源汽车电池壳体、线束、连接器等部件的气密性;在电子行业,可检测手机、平板电脑、蓝牙耳机等产品的外壳气密性,防止水汽、灰尘进入内部影响性能;在医疗器械行业,用于检测注射器、输液袋、呼吸面罩等产品的气密性,确保医疗安全。
差压式气密性检漏仪通过巧妙的原理设计、精准的部件配合以及严谨的工作流程,能够高效、准确地检测产品的气密性,为工业生产的质量控制提供有力保障,在现代制造业中扮演着不可或缺的角色。

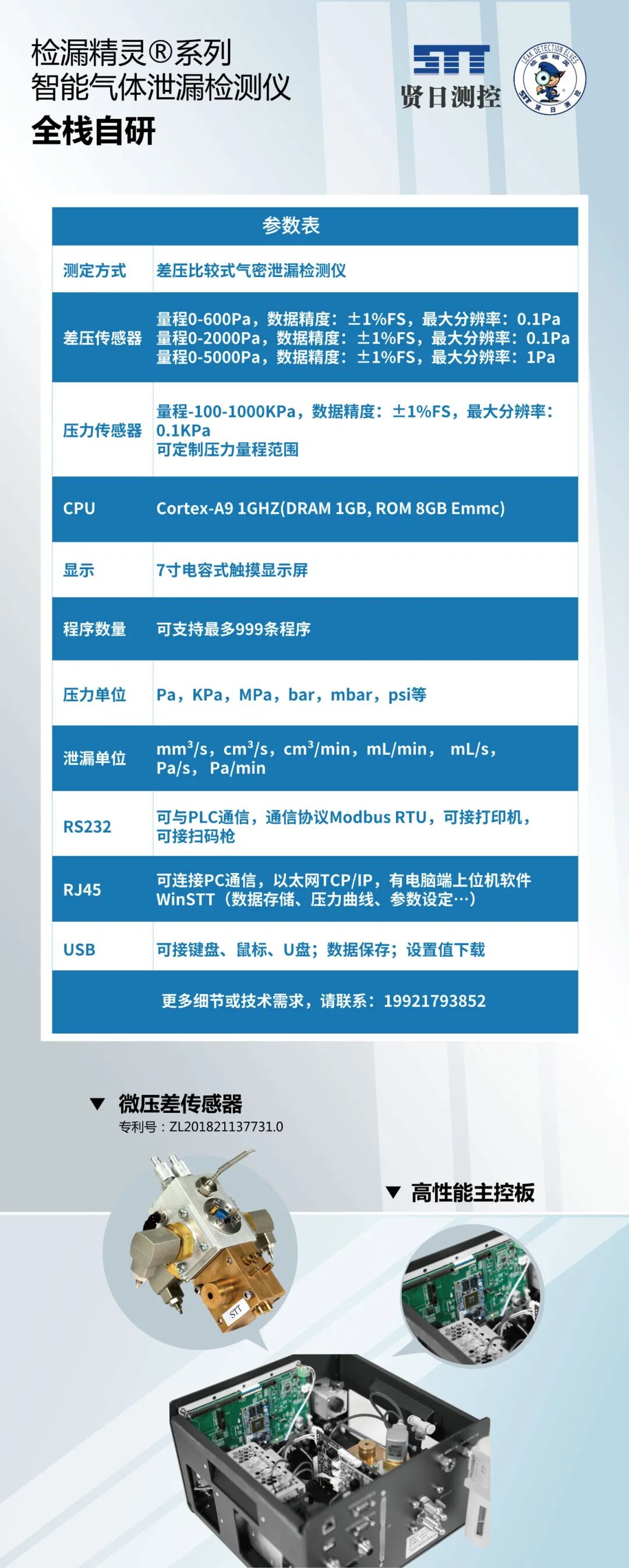

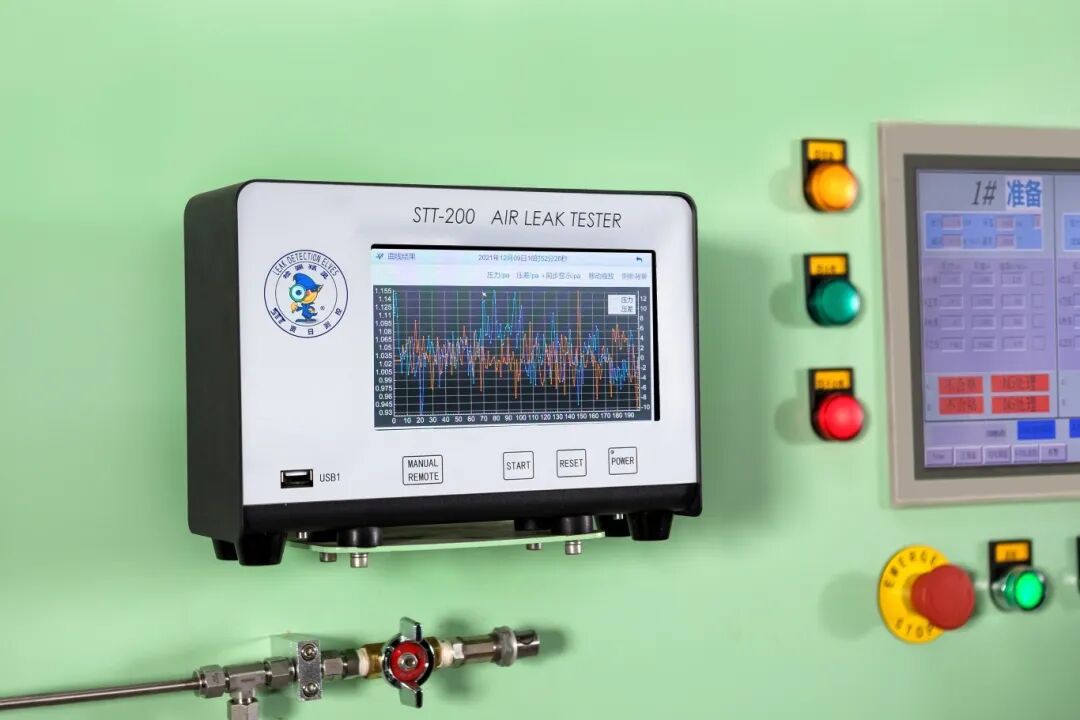

由贤日测控自主研发的检漏精灵®系列智能气体泄漏检测仪采用微压差传感器和高性能主控板,通过对气密部件以及成品进行加压或抽真空的方式,测出测试品与标准品之间的微小差压来判断是否有泄漏。
